Guía de profundidad del marco de ventana de aluminio: explicación de 60 mm a 80 mm
En SGL Doors & Windows, fabricamos sistemas de ventanas de aluminio durante 19 años en nuestras instalaciones de 9000 m² en Shaanxi. Una de las solicitudes más comunes que recibimos de arquitectos y contratistas es una explicación del "grosor" del marco, específicamente el rango de 60 mm a 80 mm que ven en las especificaciones del producto.
Esta medida es en realidadprofundidad del perfil del marco(también llamada profundidad del sistema o profundidad de construcción): la dimensión desde la cara interior hasta la cara exterior del marco. No es lo mismo queespesor de pared, que se refiere al calibre de extrusión de aluminio (normalmente entre 1,4 y 2,0 mm). Ambas son especificaciones importantes, pero este artículo cubre únicamente la profundidad del marco.
Comprender la profundidad del marco frente al espesor de la pared
La confusión entre estas dos medidas es común y acertar es importante cuando se especifican ventanas para un proyecto comercial o residencial.
| Especificación | Qué mide | Rango típico | Por qué es importante |
|---|---|---|---|
| Profundidad del perfil del marco | Dimensión total de adelante hacia atrás de la sección del marco | 60–80 mm (residencial); hasta 100 mm (comercial) | Determina la capacidad de rotura de puente térmico, la rigidez estructural y el ancho de la cavidad del acristalamiento. |
| Grosor de la pared | Calibre de las paredes de extrusión de aluminio. | 1,4–2,0 mm (estándar); hasta 3,0 mm (estructural) | Afecta la resistencia del marco, la capacidad de sujeción de tornillos y la resistencia a la deformación. |
Cuando un producto se describe como "sistema de 65 mm" o "sistema de 70 mm", como ocurre con Schüco AWS 65 o WICLINE 65, el número se refiere a la profundidad del perfil del marco. La especificación BS 4873:2016 para ventanas de aleación de aluminio proporciona el marco de clasificación estándar para estas dimensiones.
Factores que influyen en la profundidad del marco adecuado
La selección de la profundidad correcta del marco depende de los requisitos del proyecto. Cuatro factores impulsan la decisión.
Exposición al clima y al tiempo
La profundidad del marco afecta directamente a la envolvente térmica del edificio. Los marcos más profundos admiten roturas de puente térmico más anchas y unidades de acristalamiento más gruesas. En climas templados como el Reino Unido y Europa occidental, una profundidad de marco de 60 a 65 mm suele ser suficiente cuando se combina con doble acristalamiento. En climas extremos (zonas de fuertes vientos, calor del desierto o frío intenso), los perfiles de 70 mm o más profundos proporcionan un mejor aislamiento y margen estructural.
Las ventanas instaladas en lugares costeros o de alta exposición también se benefician de marcos más profundos. La clasificación de rendimiento climático BS 6375 para ventanas clasifica la permeabilidad al aire, la estanqueidad al agua y la resistencia a la carga del viento, criterios que resultan más fáciles de cumplir con una sección de marco más profunda y rígida.
Tamaño y configuración de la ventana
Los pesos de hoja más grandes y las aberturas más anchas ejercen una mayor tensión sobre el marco. Un perfil de 60 mm puede ser adecuado para una ventana abatible estándar de hasta 1,2 m de ancho, pero una luz oscilobatiente de 1,8 m o una luz fija de altura completa normalmente requiere un perfil de 70 a 75 mm para mantener la rigidez sin una deflexión excesiva. El hardware de bloqueo multipunto también se integra de manera más segura en secciones más profundas del marco.
Requisitos de rendimiento térmico
La profundidad del marco determina cuánto espacio hay disponible para la rotura de puente térmico. Los perfiles más profundos pueden acomodar tiras de rotura de poliamida más anchas, lo que reduce los puentes térmicos de manera más efectiva. Un marco de 65 mm con una rotura de puente térmico de 24 mm logra un valor U global más bajo que el mismo acristalamiento en un marco de 60 mm con una rotura de 14 mm.
La norma EN 14351-1:2016 características de rendimiento para ventanas y puertas define los métodos de prueba y clasificación para la transmitancia térmica (valor U), la permeabilidad al aire y otras métricas de rendimiento clave que están directamente influenciadas por la selección de la profundidad del marco.
Estándares de seguridad
Las normas de construcción en muchos mercados exigen ahora un rendimiento mínimo de seguridad para las ventanas accesibles. En el Reino Unido, la acreditación Secured by Design y las pruebas de seguridad PAS 24 marcan la pauta. Las secciones de marco más profundas permiten mecanismos de cerrojo reforzados, pernos de seguridad en el lado de las bisagras y un acoplamiento más profundo de los puntos de bloqueo, todo lo cual contribuye a una mayor calificación de seguridad.
Comparación de profundidad de marco por aplicación
| Solicitud | Profundidad de marco recomendada | Acristalamiento típico | Rango de valores U (ventana completa) |
|---|---|---|---|
| Marco residencial estándar | 60–65 mm | Doble acristalamiento (unidad de 24 a 28 mm) | 1,4–1,8 W/m²K |
| Residencial/apartamento de gama media | 65–70 mm | Doble acristalamiento con argón Low-E (unidad de 28–32 mm) | 1,2–1,5 W/m²K |
| Residencial alta gama/pasivo | 70–75 mm | Triple acristalamiento (unidad de 36 a 48 mm) | 0,8–1,2 W/m²K |
| Muro cortina comercial / escaparate | 75-100 mm | Doble o triple acristalamiento con silicona estructural | 0,7–1,4 W/m²K |
El rendimiento energético del conjunto completo de ventana depende de la combinación de la profundidad del marco, las especificaciones del acristalamiento y la tecnología de los espaciadores. Para proyectos regidos por la Parte L del Reglamento de Construcción del Reino Unido (conservación de combustible y energía), el valor U objetivo para toda la ventana determina qué combinación de profundidad de marco y acristalamiento es aceptable.
Gama de productos SGL: profundidades de marco
Nuestra gama de producción estándar cubre las profundidades de marco más comúnmente especificadas:

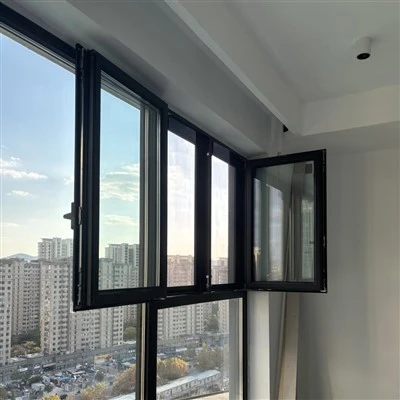

Sistemas de 65 mm- Adecuado para aplicaciones residenciales y comerciales ligeras. Nuestras ventanas abatibles de aluminio reversibles están construidas sobre un perfil de 65 mm, lo que ofrece un equilibrio práctico entre rendimiento térmico y eficiencia de materiales. Utilizan una rotura de puente térmico de poliamida de 24 mm y aceptan unidades de doble acristalamiento de hasta 32 mm.
Sistemas de 70 mm- Diseñado para proyectos que requieren un mayor rendimiento térmico sin pasar a una solución de triple acristalamiento. Nuestras ventanas abatibles de doble acristalamiento con relleno de argón Low-E (5+20A+5) utilizan un perfil de 70 mm. La profundidad adicional del marco se adapta a una rotura de puente térmico más amplia y a una cámara de acristalamiento más profunda, lo que mejora el valor U de toda la ventana.
Sistemas de 75 mm- Especificado para aberturas más grandes y rendimiento térmico mejorado. Nuestras ventanas oscilobatientes de aluminio estilo europeo están construidas sobre un perfil de 75mm. La profundidad proporciona la rigidez estructural necesaria para el funcionamiento oscilobatiente de hojas grandes y admite configuraciones de acristalamiento doble o triple.
Cómo elegir la profundidad del marco adecuada para su proyecto
- Verifique el valor U objetivo- La especificación de rendimiento energético de su proyecto, ya sea impulsada por la Parte L del Reglamento de Construcción o un estándar voluntario como Passivhaus, establecerá el valor U máximo permitido para toda la ventana. Trabaje hacia atrás a partir de esta figura para determinar la profundidad requerida del marco y la combinación de acristalamiento.
- Evaluar el nivel de exposición.- Los edificios en ubicaciones costeras expuestas, con fuertes vientos o temperaturas extremas se benefician de un perfil más profundo como margen de seguridad, incluso si el objetivo de valor U calculado podría alcanzarse con una estructura menos profunda.
- Considere el tamaño y tipo de apertura.- Las configuraciones oscilobatientes, abatibles y correderas imponen exigencias estructurales diferentes. Consulte las tablas de luz y carga del fabricante antes de finalizar la profundidad del marco.
- Verificar el cumplimiento de los estándares locales.- Dependiendo de la ubicación del proyecto, BS 4873, EN 14351-1 o normas locales equivalentes definirán los requisitos mínimos de rendimiento. La selección de la profundidad del marco debe tener como objetivo superar estos mínimos, no sólo cumplirlos.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre la profundidad del marco y el espesor de la pared en las ventanas de aluminio?
R: La profundidad del marco (60–80 mm) es la dimensión total desde la cara interior hasta la cara exterior del marco. El espesor de la pared (1,4–2,0 mm) es el calibre de las propias paredes de extrusión de aluminio. Ambas especificaciones son importantes, pero describen diferentes aspectos del perfil de la ventana.
P: ¿Siempre es mejor un marco más profundo?
R: No necesariamente. Un marco más profundo puede acomodar roturas térmicas más amplias y acristalamientos más gruesos, mejorando el rendimiento térmico y estructural. Sin embargo, los perfiles más profundos utilizan más material y aumentan el costo. La profundidad óptima coincide con los requisitos de rendimiento del proyecto sin especificar demasiado.
P: ¿Qué profundidad de marco necesito para doble acristalamiento?
R: La mayoría de las unidades de doble acristalamiento (de 24 a 32 mm de espesor total) caben dentro de un perfil de marco de 65 a 70 mm. Para triple acristalamiento o acristalamiento acústico más grueso, se recomienda un perfil de 75 mm o más.
P: ¿Puedo reemplazar una ventana existente con una profundidad de marco diferente?
R: Sí, pero la profundidad del marco debe ser compatible con la construcción de la pared y el método de fijación. Los marcos más profundos pueden requerir diferentes cierres de cavidades o reveladores. Se recomienda una inspección del sitio por parte del instalador antes de finalizar las especificaciones.
P: ¿Qué profundidad de marco se requiere según la Parte L del reglamento de construcción del Reino Unido?
R: La Parte L establece objetivos de valor U máximo para ventanas de reemplazo y de nueva construcción en lugar de especificar una profundidad mínima del marco. Sin embargo, alcanzar el objetivo de 1,6 W/m²K para ventanas de repuesto o el objetivo de 1,4 W/m²K para construcciones nuevas normalmente requiere una profundidad de perfil de al menos 65 mm con doble acristalamiento y rotura de puente térmico.
P: ¿Cómo verifico la profundidad del marco de un producto de ventana?
R: La profundidad del marco debe indicarse en la hoja de especificaciones del producto junto con el valor U, la clase de permeabilidad al aire y las certificaciones de prueba. La hoja de datos técnicos del fabricante, probada según EN 14351-1 o BS 6375, es la fuente autorizada.
Conclusión
La profundidad del perfil del marco es una de las especificaciones fundamentales en la selección de ventanas de aluminio. Afecta directamente el rendimiento térmico, la capacidad estructural, la resistencia a la intemperie y el cumplimiento de la seguridad. Comprender la diferencia entre la profundidad del marco y el espesor de la pared (y saber qué proyectos requieren un perfil de 60 mm, 70 mm o 75 mm) ayuda a los arquitectos y contratistas a tomar decisiones de especificaciones seguras.
Si necesita recomendaciones de profundidad del marco para un proyecto específico, incluidos cálculos de valor U y comprobaciones de cumplimiento, comuníquese con nuestro equipo técnico. Trabajamos habitualmente con especificadores en el Reino Unido, Europa y los mercados internacionales y podemos proporcionar datos específicos del proyecto en un plazo de 48 horas.
