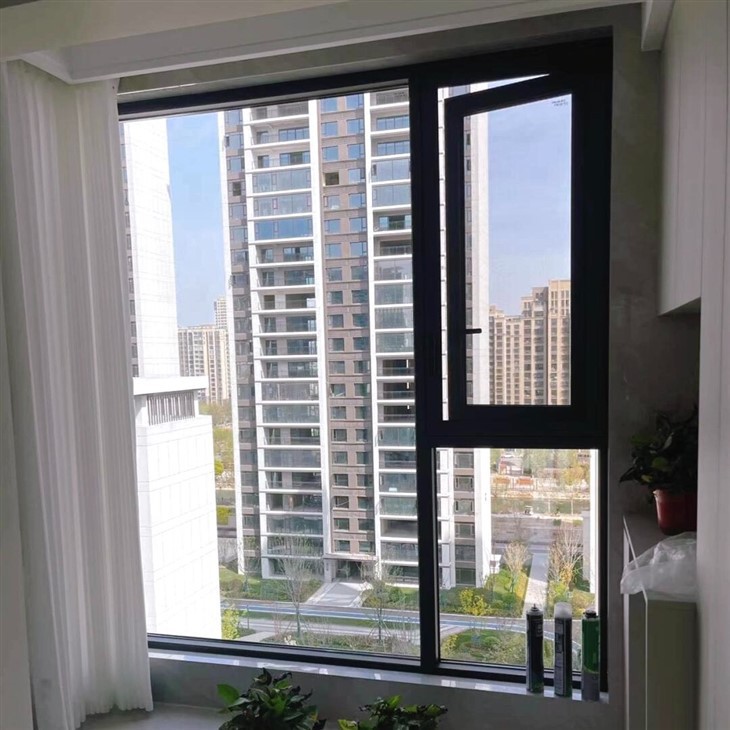

Ventanas abatibles de aluminio con triple acristalamiento|U-Valor 1,0|SGL
Shaanxi SGL Doors&Windows Technology Co., Ltd. es uno de los fabricantes y proveedores más confiables de ventanas abatibles de aluminio con triple acristalamiento|U-Valor 1,0|SGL en China también admite un servicio personalizado. No dude en vender al por mayor ventanas abatibles de aluminio con triple acristalamiento de alta calidad|U-Valor 1,0|SGL a la venta aquí desde nuestra fábrica. Si tiene alguna consulta sobre la lista de precios y la cotización, no dude en enviarnos un correo electrónico.
Descripción del Producto
Cuando solo bastará el mejor rendimiento térmico
El triple acristalamiento no es una mejora incremental con respecto al doble acristalamiento - es una solución fundamentalmente diferente para requisitos fundamentalmente diferentes. Al agregar un tercer panel de vidrio y una segunda cavidad llena de gas-, una unidad de triple acristalamiento creados barreras térmicasen lugar de uno. Esto reduce el valor U-de 1,6 W/m²K (doble acristalamiento) a1.0-1.2 W/m²K- una mejora del 30-35% que marca la diferencia entre cumplir y superar las normas de edificación, y entre un edificio estándar y uno certificado Passivhaus.
La configuración estándar de triple acristalamiento SGL es5+12A+5+12A+5: dos cavidades llenas de argón-de 12 mm separadas por tres paneles de vidrio de 5 mm. Ambas superficies orientadas hacia la cavidad-llevan revestimientos de baja-E (posiciones 3 y 5 en la pila IGU) para reflejar el calor radiante. El ancho de la cavidad de 12 mm está optimizado - las cavidades más anchas permiten corrientes de convección que contrarrestan el aislamiento, mientras que las cavidades más estrechas reducen la efectividad de la capa de gas. Nuestras IGU utilizanespaciadores de borde-cálidos de serie, no como una mejora, porque el borde es donde el triple acristalamiento es más vulnerable a los puentes térmicos.
Retorno de la inversión en climas fríos
El triple acristalamiento cuesta aproximadamente un 30-40% más que el doble acristalamiento. Pero en climas con más de 3.000 grados día de calefacción al año ({5}} Escandinavia, Canadá, Kazajstán, el norte de China y el norte de Estados Unidos), el aislamiento adicional ahorra lo suficiente en las facturas de calefacción parapagar dentro de 8-12 años. Durante un ciclo de vida de un edificio de 30 años, el ahorro neto normalmente supera la prima inicial en un factor de dos a tres.
Cálculo de ejemplo(1.000 m² de fachada, temperatura media invernal de -10 grados, calefacción de gas a ¢8/kWh):
• Pérdida de calor por doble acristalamiento: ~42 000 kWh/año → $3360/año
• Pérdida de calor del triple acristalamiento: ~28 000 kWh/año → $2240/año
• Ahorro anual:$1,120/año| Recuperación de la prima del 35%:~10 años
Características de triple acristalamiento
5+12A+5+12A+5 con doble bajo-E
Dos revestimientos de baja-E - uno en la superficie n.° 3 y otro en la superficie n.°5 - reflejan la radiación infrarroja de onda larga-desde ambas cavidades hacia la habitación. Este efecto de doble-espejo es la razón por la que el triple acristalamiento alcanza 1,0 W/m²K, mientras que el doble acristalamiento con un único revestimiento Low-E se estabiliza en 1,6 W/m²K. El relleno de argón en ambas cavidades suprime la transferencia de calor por convección que de otro modo ocurriría con el aire.
Rendimiento acústico de 42-48 dB
El principio de masa-aire-masa que hace que el doble acristalamiento sea efectivo se vuelve significativamente más poderoso con tres paneles y dos cavidades. Cada panel de vidrio vibra a una frecuencia de resonancia diferente y cada cavidad de gas amortigua una parte diferente del espectro sonoro. Para aeropuertos, ferrocarriles o autopistas urbanas, las configuraciones laminadas asimétricas (6,38 mm + 4 mm + 6 mm) alcanzan 48-52 dB, comparables a las paredes sólidas.
Espaciadores de borde-cálidos de serie
Los espaciadores de caja de aluminio estándar crean un puente térmico en el perímetro de la IGU que puede reducir el valor U-general de la ventana en 0,1-0,2 W/m²K. En una unidad de triple acristalamiento, esta penalización es proporcionalmente mayor porque el vidrio ya está muy bien aislado. Instalamos espaciadores de borde cálido-Swisspacer o TGI como estándar en todos los pedidos de triple acristalamiento - no se requiere actualización -, lo que garantiza que el rendimiento del borde coincida con el rendimiento del centro-del vidrio.
Paquete de documentación Passivhaus
Cada pedido de triple acristalamiento incluye un paquete completo de documentación técnica: informes de valores U-certificados (según EN 673), tablas de valores Psi-para modelado de puentes térmicos, certificados de pruebas de estanqueidad al aire (EN 12207) y resultados de estanqueidad al agua (EN 12208). Todos los datos están formateados para ingresarlos directamente en el software de modelado energético PHPP (Passive House Planning Package). Variantes marcadas UKCA-disponibles para Gran Bretaña.
Eliminación de condensación
La condensación se forma cuando la superficie interior del vidrio cae por debajo del punto de rocío. En una habitación con calefacción a 20 grados/50 % de humedad relativa, el punto de rocío es de 9,3 grados. El panel interior de una unidad de triple acristalamiento permanece a 14-16 grados incluso cuando la temperatura exterior baja a -15 grados, muy por encima del umbral de condensación. Esto protege los revestimientos de madera, el yeso y el aislamiento contra los daños causados por la humedad y elimina la necesidad de ventilaciones lentas en muchos diseños Passivhaus.
Configuraciones asimétricas para un rendimiento especializado
El triple acristalamiento estándar utiliza tres paneles de igual espesor. Para aplicaciones especializadas, ofrecemos construcciones asimétricas: paneles exteriores más gruesos (6 mm) para resistencia al impacto, paneles intermedios más delgados (4 mm) para reducir el peso, paneles interiores laminados para requisitos acústicos o de seguridad, y paneles exteriores polarizados o de control solar-para climas sobrecalentados. Cada configuración se modela y certifica antes de la producción.
Adecuado para
Las ventanas abatibles de aluminio con triple acristalamiento se especifican cuando el rendimiento térmico es el principal impulsor del diseño:
- Passivhaus y edificios de energía casi-cero
- Vivienda nórdica y sub-ártica
- Canadá y norte de EE. UU.
- Asia Central (Kazajstán, Mongolia)
- Norte de China (Harbin, Shenyang)
- Resorts alpinos y de montaña
- Entornos acústicos críticos
- Desarrollos sostenibles-de alto nivel

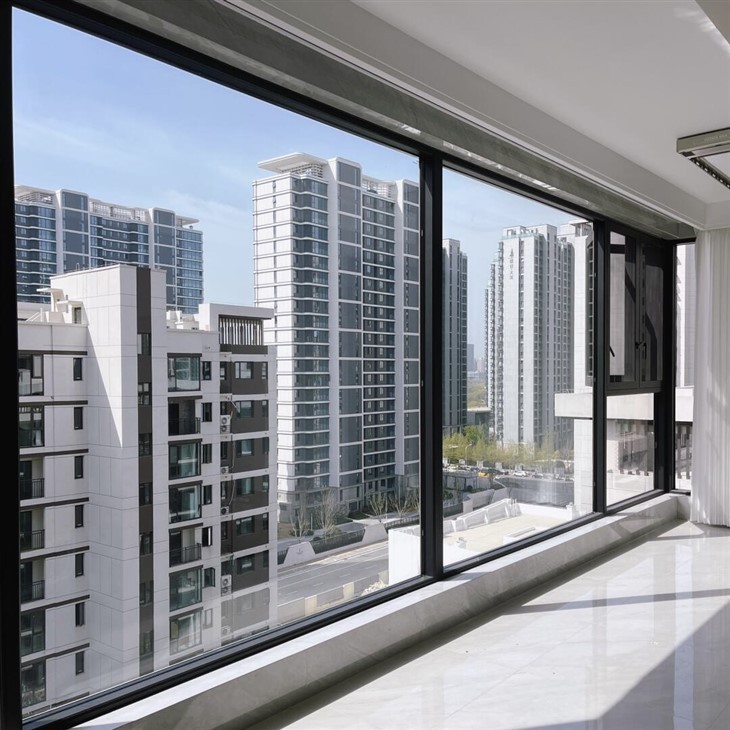

nuestra aplicación de ventana de aluminio
nuestra fábrica
Visita del cliente
Preguntas frecuentes
P: P1: ¿Qué es una unidad de triple acristalamiento 5+12A+5+12A+5?
R: 5+12A+5+12A+5 describe una unidad de vidrio aislante con tres paneles de vidrio de 5 mm separados por dos cavidades llenas de argón- de 12 mm. Esto crea dos barreras térmicas en lugar de una, lo que reduce el valor U-de aproximadamente 1,6 W/m²K (doble acristalamiento) a 1,0-1,2 W/m²K. El panel exterior es de vidrio templado transparente, el panel central es de vidrio transparente y el panel interior lleva un revestimiento de baja emisividad en las superficies orientadas hacia las cavidades para reflejar el calor radiante de regreso a la habitación.
P: P2: ¿Vale la pena el costo adicional del triple acristalamiento?
R: El triple acristalamiento cuesta aproximadamente un 30-40 % más que el doble acristalamiento, pero reduce la pérdida de calor a través de la ventana en un 25-30 % adicional. En climas fríos con grados día de calefacción superiores a 3.000 (Escandinavia, Canadá, Asia Central, Norte de China), los ahorros de energía normalmente amortizan el costo adicional en 8-12 años. Para los edificios Passivhaus o de consumo de energía casi nulo, el triple acristalamiento no es opcional: es necesario para cumplir los estrictos objetivos del valor U.
P: P3: ¿Cuánto mejor es el triple acristalamiento para el aislamiento acústico?
R: El triple acristalamiento logra una reducción de sonido de 42-48 dB en comparación con los 35-42 dB del doble acristalamiento. El panel de vidrio adicional y la segunda cavidad añaden masa y amortiguación, lo que es particularmente eficaz contra el ruido de baja frecuencia, como el de aviones, trenes y tráfico pesado. Para los entornos acústicos más exigentes, podemos especificar espesores asimétricos (p. ej., 6 mm + 4 mm + 6 mm) y paneles laminados para alcanzar 48-52 dB.
P: P4: ¿Las ventanas de triple acristalamiento dejan entrar suficiente luz?
R: Las unidades de triple acristalamiento SGL mantienen una transmitancia de luz visible del 68-72% - sólo marginalmente inferior que el doble acristalamiento (75%+). La diferencia es apenas perceptible en la práctica. Los dos recubrimientos Low-E son espectralmente selectivos: reflejan el calor infrarrojo mientras transmiten luz visible. Para proyectos en los que la luz natural máxima es fundamental, podemos especificar recubrimientos de alta-transmitancia baja-E que logran una transmisión de luz superior al 75 % con solo una pequeña penalización del valor U (aproximadamente 0,1 W/m²K).
P: P5: ¿Proporcionan documentación de certificación Passivhaus?
R: Sí. Nuestras ventanas abatibles de triple acristalamiento con espaciadores-de borde cálido y marcos con rotura de puente térmico logran valores U-instalados que cumplen con los criterios de componentes Passivhaus. Proporcionamos informes de valores U-certificados, tablas de valores Psi-para cálculos de puentes térmicos y datos de pruebas de estanqueidad al aire compatibles con el software de modelado energético PHPP. La documentación UKCA y CE se incluye como estándar para todas las presentaciones de control de edificios.
Estudios de casos de proyectos
Ofrecemos-soluciones integrales de puertas y ventanas para compradores individuales, contratistas, empresas de renovación y más.
Nuestra dirección
No. 2 grupo, aldea de Fumiao, ciudad de Laojun, distrito de Hantai, ciudad de Hanzhong, provincia de Shaanxi, China
Número de teléfono
+86 13335450021
correo electrónico-
sgl-factory@sgl-doors-windows.com
Etiqueta: Ventanas abatibles de aluminio con triple acristalamiento|U-Valor 1,0|SGL, China Ventanas abatibles de aluminio con triple acristalamiento|U-Valor 1,0|Fabricantes, proveedores, fábrica de SGL.
Especificaciones de la unidad de doble acristalamiento
| Especificación | Detalles |
|---|---|
| Configuración de vidrio | 5+12A+5+12A+5 (estándar) / 6+10A+4+10A+6 (acústica) |
| Panel exterior | Vidrio templado transparente de 5 mm. |
| Panel central | vidrio transparente de 5 mm |
| Panel interior | Vidrio templado Low-E de 5 mm (superficies 3 y 5) |
| Relleno de cavidad | Gas argón (tasa de llenado superior al 90 %) |
| Ancho de la cavidad | 2x12mm |
| Espaciador | Borde cálido-(Swisspacer/TGI) - estándar |
| U-Valor | 1.0 – 1.2 W/m²K |
| Aislamiento acústico | 42 – 48 dB (asimétrico + laminado: 48-52 dB) |
| Transmitancia de luz | Mayor o igual al 68 % (alta-transmitancia baja-E: mayor o igual al 75 %) |
| Ganancia de calor solar (SHGC) | 0.35 – 0.45 |
| Rechazo UV | Mayor o igual al 90% |
| Caza de focas | Doble-sello: PIB primario + polisulfuro secundario |
| Certificación IGU | EN 1279-2 (gas) / EN 1279-3 (humedad) |
| Marco | Aluminio 6063-T5 con rotura de puente térmico PA66 |
| Tipo de apertura | Hacia adentro / hacia afuera |
| Grosor del perfil | 2,0 mm/3,0 mm |
| Acabado superficial | Recubrimiento en polvo / Anodizado / Grano de madera |
| Certificaciones | CE (EN 14351-1), ISO 9001:2015, preparado para Passivhaus |
| Garantía | Marco de 10 años / Vidrio y herrajes de 5 años |
- 5+12A+5+12A+5 IGU de serie- tres paneles, dos cavidades de argón, dos revestimientos de baja-E
- Valor U-1,0-1,2 W/m²K- cumple con los criterios de componentes Passivhaus y supera la Parte L del Reino Unido
- Reducción de sonido de 42-48 dB- dos cavidades añaden masa y amortiguación para una acústica superior
- Separadores de borde-cálidos estándar- Swisspacer o TGI reducen los puentes térmicos en los bordes
- 90% de rechazo UV- tres paneles + revestimientos Low-E bloquean casi todos los rayos ultravioleta
- Documentación completa de Passivhaus- Certificados de valor U-, valores Psi-, datos compatibles con PHPP-
