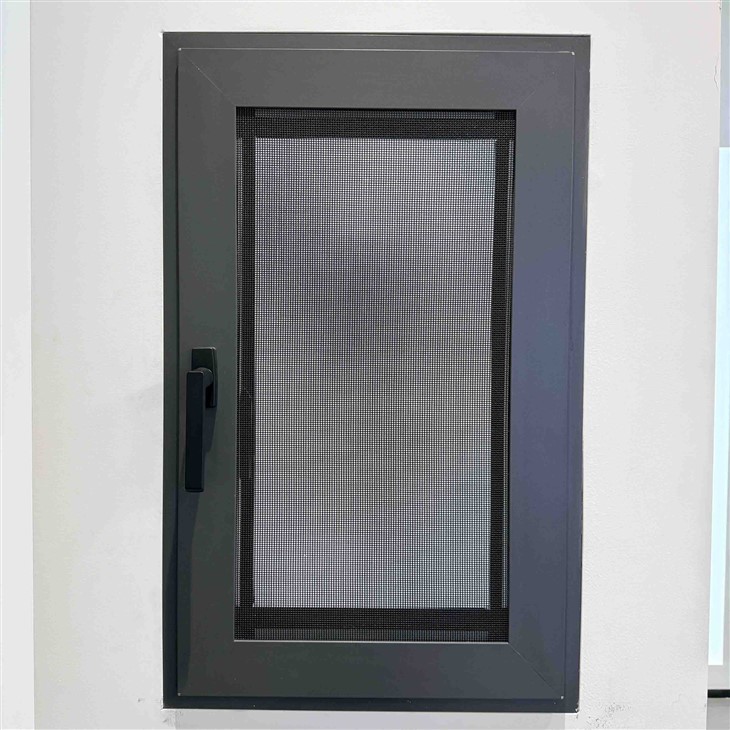

Ventanas abatibles de aluminio delgadas|Marco de 35 mm, bisagras ocultas, 85 % vidrio|SGL
Shaanxi SGL Doors&Windows Technology Co., Ltd. es uno de los fabricantes y proveedores más confiables de ventanas abatibles de aluminio delgadas|Marco de 35 mm, bisagras ocultas, 85 % vidrio|sgl en China, también admite un servicio personalizado. No dude en vender al por mayor ventanas abatibles de aluminio delgadas de alta calidad|Marco de 35 mm, bisagras ocultas, 85 % vidrio|sgl a la venta aquí desde nuestra fábrica. Si tiene alguna consulta sobre la lista de precios y la cotización, no dude en enviarnos un correo electrónico.
Descripción del Producto
El desafío de ingeniería de las ventanas abatibles delgadas
Reducir el marco de una ventana de aluminio de 60 mm a 35 mm no es simplemente una cuestión de cortar material. El marco aún debe soportar cargas de viento, soportar el peso del vidrio, albergar tiras de rotura de puente térmico, acomodar herrajes de bloqueo multi-puntos y mantener sellos de compresión -, todo dentro de un perfil que es apenas más ancho que una manija de puerta estándar.
SGL resuelve esto a través deextrusiones de aleación 6063-T5 de alta resistenciacon un espesor de pared de 2,0-2,5 mm y geometría interna multicámara. Las cámaras aumentan la inercia seccional sin agregar ancho visible, lo que permite que el marco resista la flexión bajo la presión del viento mientras la cara de 35 mm permanece limpia. La rotura de puente térmico es un diseño especialI-formar tira PA66que cabe dentro de la cavidad estrecha manteniendo la misma separación térmica que los perfiles más anchos.
Por qué Casement - no se desliza - para diseños delgados
Las ventanas corredizas delgadas sacrifican la hermeticidad porque la hoja debe deslizarse más allá del marco, dejando un espacio que no se puede sellar por completo. Que no engordamarco de ventanaLas ventanas no tienen esta limitación: la hoja se cierra contra el marco con un sello de compresión, logrando la misma hermeticidad Clase A que las ventanas de ancho-estándar. Para los arquitectos que diseñan edificios energéticamente-eficientes con una estética minimalista, las ventanas abatibles delgadas son el único tipo de apertura que ofrece líneas de visión claras y un rendimiento certificado.
Funciones de ingeniería estilizadas
Marco de 35 mm con 85 % de relación de vidrio-a-marco
Una ventana abatible estándar tiene una proporción de 70-75% de vidrio-a-marco. Las ventanas abatibles delgadas de SGL aumentan esto al 85%, lo que significa un 10% más de luz natural y un 10% menos de interrupción visual. En una pared de ventana de 3 mx 2,4 m, eso supone 0,72 m² adicionales de vidrio sin obstrucciones. Para torres residenciales y fachadas comerciales, esta diferencia transforma los interiores.

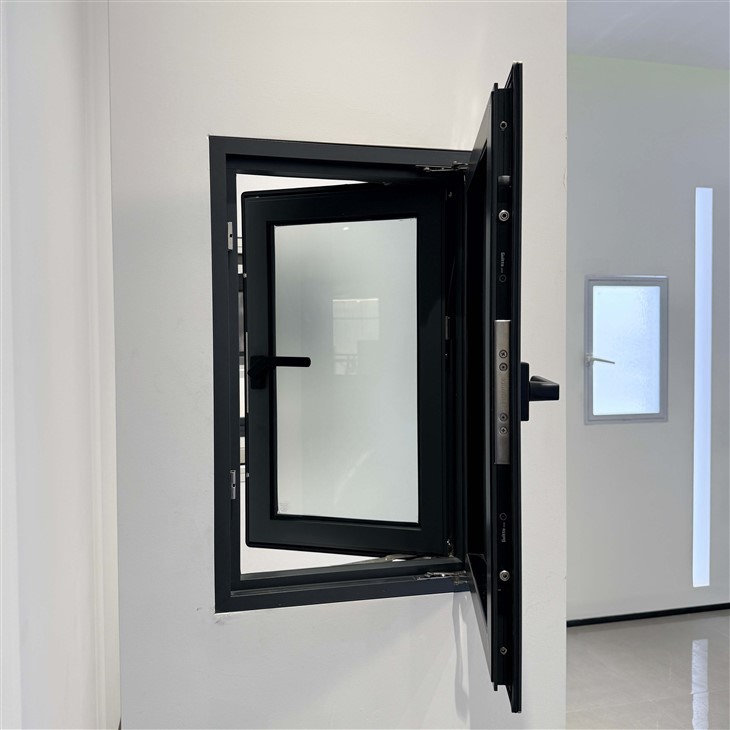

Bisagras ocultas de acero inoxidable
Las bisagras visibles rompen las líneas limpias de un marco delgado. SGL utiliza bisagras de fricción totalmente ocultas fabricadas en acero inoxidable 304, con una capacidad nominal de 80 kg por hoja con pruebas de 100 000 ciclos. La bisagra está empotrada en el marco y la hoja, siendo completamente invisible cuando está cerrada. El ajuste tridimensional (altura, compresión, lateral) permite una alineación perfecta durante la instalación y una compensación del asentamiento del edificio a lo largo del tiempo.
Bloqueo multipunto oculto-
Las cerraduras están ocultas dentro del perfil del marco - sin pernos visibles ni herrajes montados en la cara-. Cuando se gira la manija, los puntos de bloqueo ocultos se enganchan en 3 a 5 posiciones a lo largo del perímetro de la hoja. Desde el exterior, la ventana presenta una superficie perfectamente plana e ininterrumpida. Desde el interior sólo se ve el tirador. Esta es la especificación estándar, no una actualización.
Sello de compresión de EPDM de doble-labio
Los marcos estrechos dejan menos espacio para las juntas. SGL utiliza una junta de EPDM de doble-labio especialmente formulada: el labio exterior sella contra la entrada de agua y el labio interior sella contra las fugas de aire. La junta está co-extruida con un lomo rígido que se engancha en un canal dedicado en el perfil de aluminio, lo que garantiza que no se desaloje durante ciclos de apertura repetidos. Probado para mantener la elasticidad desde −40 grados hasta +120 grados.
Montantes de 28 mm para ventanas multi-iluminadas
Cuando se combinan varias hojas abatibles en un solo marco, el parteluz entre ellas suele ser de 60-80 mm -, un elemento visual pesado. Los parteluces delgados SGL tienen solo 28 mm de ancho visible y al mismo tiempo mantienen la integridad estructural para hojas adyacentes de hasta 1200 mm de ancho. Esto hace que las ventanas abatibles delgadas sean ideales para diseños tradicionales de múltiples luces (patrones de cuadrícula) que de otro modo parecerían pesados e industriales.
Postes esquineros de 35 mm para líneas de visión continuas
Las configuraciones de esquinas y ventanales suelen requerir postes esquineros voluminosos (80-100 mm) que interrumpen la vista. Los postes esquineros delgados SGL tienen un ancho visible de 35 mm - idéntico al marco principal y están disponibles en ángulos de 90 grados y 135 grados. El resultado es una superficie de vidrio continua alrededor de las esquinas del edificio sin obstrucción visual en la unión.
Ventana abatible delgada frente a ventana abatible estándar
Ventana abatible delgada (marco de 35 mm)
• 85 % de proporción de vidrio-a-marco
• Bisagras y cerraduras ocultas
• Parteluces de 28 mm
• Postes esquineros de 35 mm
• Estética minimalista moderna
• Ideal para la arquitectura contemporánea
• Costo ligeramente mayor (+15-20%)
Marco abatible estándar (marco de 60 mm)
• 70-75 % de proporción de vidrio-a marco
• Bisagras expuestas y cerraduras-montadas en la cara
• Parteluces de 60-80 mm
• Postes esquineros de 80-100 mm
• Estética tradicional/industrial
• Rentable-efectiva para proyectos presupuestarios
• Misma estanqueidad al aire y al agua.
Adecuado para
Se especifican ventanas abatibles delgadas donde el marco debe desaparecer y la vista debe dominar:
- Torres residenciales contemporáneas
- Apartamentos y áticos de lujo
- Paredes de ventanas de piso-a-techo
- Configuraciones de ventanas de esquina y saledizas
- Extensiones de caja de vidrio
- Fachadas comerciales-de alta gama
- Hoteles boutique y complejos turísticos
- Renovaciones de edificios patrimoniales (inserto moderno)
nuestra aplicación de ventana de aluminio
nuestra fábrica
Visita del cliente
Preguntas frecuentes
P: P1: ¿Qué es una ventana abatible delgada?
R: Una ventana abatible delgada es un sistema de ventana con bisagras con un marco visible ultra-estrecho - típicamente de 35-40 mm - diseñado para maximizar el área de vidrio y crear una estética limpia y minimalista. A diferencia de las ventanas abatibles estándar con marcos de 60-70 mm, las versiones delgadas utilizan extrusión de aluminio avanzada y herrajes ocultos para reducir el perfil visible y al mismo tiempo mantener la resistencia estructural, la hermeticidad y el rendimiento térmico. Las delgadas ventanas abatibles de SGL logran una relación vidrio-marco del 85 %.
P: P2: ¿Cómo se sellan correctamente las ventanas abatibles delgadas con marcos tan estrechos?
R: El sellado en marcos estrechos requiere una ingeniería precisa. SGL utiliza juntas de compresión continua de EPDM con un diseño de doble-labio - un labio sella contra el vidrio y el otro contra la hoja. El sistema de bloqueo multi-punto activa 3-5 cerraduras ocultas a lo largo del perímetro de la hoja, aplicando una presión uniforme para comprimir la junta por completo. Las pruebas independientes confirman la estanqueidad al aire Clase A (EN 12207) y al agua Clase A (EN 12208) incluso a una presión de 700 Pa - comparable a los marcos de ancho estándar.
P: P3: ¿Cuál es el tamaño máximo para una ventana abatible delgada?
R: Nuestras ventanas abatibles delgadas estándar admiten tamaños de hoja de hasta 1200 mm (ancho) x 2400 mm (alto). El factor limitante no es el ancho del marco sino el sistema de bisagras - bisagras de fricción ocultas con capacidad para 80 kg por hoja. Para aplicaciones de gran tamaño (p. ej., ventanas pivotantes del piso-al-techo), especificamos bisagras ocultas-de alta resistencia con capacidad de 120 kg o cambiamos a un mecanismo de inclinación-y giro-estilizado que distribuye la carga por todo el perímetro del marco.
P: P4: ¿Las bisagras ocultas son tan fuertes como las expuestas?
R: Sí. Las bisagras de fricción ocultas de SGL están fabricadas en acero inoxidable 304 y tienen una capacidad nominal de 80 kg por hoja con pruebas de 100.000 ciclos. La bisagra está empotrada en los perfiles del marco y de la hoja, por lo que es invisible cuando la ventana está cerrada. El ajuste tridimensional (altura, compresión, lateral) garantiza una alineación perfecta después de la instalación. A modo de comparación, una bisagra a tope expuesta estándar suele tener una capacidad nominal de 60 a 70 kg. Las bisagras ocultas son más fuertes, más seguras y estéticamente superiores.
P: P5: ¿Se pueden utilizar ventanas abatibles delgadas en configuraciones de ventana salediza o de esquina?
R: Sí. Las ventanas abatibles delgadas son ideales para configuraciones de esquina y bahía porque el marco estrecho minimiza la interrupción visual en el cruce. Ofrecemos postes esquineros de 90-grados y 135-grados con un ancho visible de solo 35 mm, el mismo que el marco principal, creando una apariencia continua y sin marco. Para los ventanales, el parteluz delgado entre las ventanas adyacentes puede ser tan estrecho como 28 mm, maximizando el área de vidrio ininterrumpida.
Estudios de casos de proyectos
Ofrecemos-soluciones integrales de puertas y ventanas para compradores individuales, contratistas, empresas de renovación y más.
Nuestra dirección
No. 2 grupo, aldea de Fumiao, ciudad de Laojun, distrito de Hantai, ciudad de Hanzhong, provincia de Shaanxi, China
Número de teléfono
+86 13335450021
correo electrónico-
sgl-factory@sgl-doors-windows.com
Etiqueta: ventanas abatibles de aluminio estilizadas|Marco de 35 mm, bisagras ocultas, 85 % vidrio|sgl, China ventanas abatibles de aluminio delgadas|Marco de 35 mm, bisagras ocultas, 85 % vidrio|sgl fabricantes, proveedores, fábrica
Especificaciones del marco abatible delgado
| Especificación | Detalles |
|---|---|
| Ancho visible del marco | 35 mm (ultra-delgada) |
| Profundidad del marco | 60 mm / 75 mm |
| Relación de cristal-a-marco | Mayor o igual al 85% |
| Material del marco | Aleación de aluminio 6063-T5 |
| Grosor del perfil | 2,0 mm/2,5 mm |
| Tipo de apertura | Marco interior/exterior |
| Sistema de bisagras | Bisagras de fricción ocultas (304 SS, capacidad de 80 kg) |
| Sistema de bloqueo | Cerradura multipunto oculta-con cerraderos ocultos |
| Configuración de vidrio | 5+20A+5 Doble / 5+12A+5+12A+5 Triple |
| Rotura Térmica | PA66 Poliamida + 25% Fibra de Vidrio |
| U-Valor | 1.4 – 1.8 W/m²K |
| Estanqueidad al aire | Clase A (EN 12207) |
| Estanqueidad al agua | Clase A (EN 12208) - 700 Pa probado |
| Aislamiento acústico | 38 – 45dB |
| Tamaño máximo de hoja | 1200 mm (ancho) x 2400 mm (alto) |
| Ancho del poste de esquina | 35 mm (90 grados y 135 grados) |
| Ancho del parteluz | 28 mm (mínimo) |
| Acabado superficial | Recubrimiento en polvo / Anodizado / Grano de madera |
| Certificaciones | CE (EN 14351-1), ISO 9001:2015 |
| Garantía | Marco de 10 años / Hardware y vidrio de 5 años |
- Ancho del marco visible de 35 mm.- 40% más estrecho que los marcos estándar de 60 mm
- 85 % de proporción de vidrio-a-marco- maximiza la luz natural y las vistas sin obstáculos
- Bisagras ocultas de acero inoxidable.- 80kg de capacidad, ajustable en 3D, invisible cuando está cerrado
- Bloqueo multi-punto oculto- hardware de seguridad completamente oculto a la vista
- Clase A hermético/hermético al agua- Sellos de EPDM de doble-labio, probados a 700 Pa
- Rotura térmica de serie- PA66 + 25% GF, valor U-1,4-1,8 W/m²K
